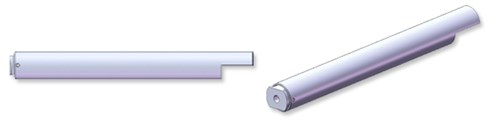

Sikkerhetslås - Rustfritt
Sikkerhetsrør brukes som en sikkerhetsanordning i konstruksjoner med gassfjærer. Sikkerhetsrøret hindrer at gassfjæren lukkes uventet. Dette kan skje ved et vindkast, deformering av gassfjæren, utett pakning, økt belastning på konstruksjonen osv. Man trykker manuelt på sikkerhetsrøret for å kunne presse gassfjæren sammen. Sikkerhetsrør bør alltid brukes som sikkerhet der emner kan ramle ned på personer eller konstruksjoner og medføre skader.
59-70023-description
Rustfritt 304
59-70024-description
Rustfritt 316
Handle etter
Butikkalternativer
| Vis priser - Legg i handlekurv | Materiale | Ø1 Passer til stempelstange (mm) |
Ø2 Passer til sylinderstørrelse (mm) |
L1 Passer til slaglengde (mm) |
Lagernummer | Tilgjengelighet | Teknisk tegning | Les mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| Rustfritt 316 | 8,00 | 18,00 | 100,00 | LTX-8-100-316 |
|
|
||||
| Rustfritt 316 | 8,00 | 18,00 | 140,00 | LTX-8-140-316 |
|
|
||||
| Rustfritt 316 | 8,00 | 18,00 | 150,00 | LTX-8-150-316 |
|
|
||||
| Rustfritt 316 | 8,00 | 18,00 | 200,00 | LTX-8-200-316 |
|
|
||||
| Rustfritt 316 | 8,00 | 18,00 | 250,00 | LTX-8-250-316 |
|
|
||||
| Rustfritt 316 | 10,00 | 23,00 | 100,00 | LTX-10-100-316 |
|
|
||||
| Rustfritt 316 | 10,00 | 23,00 | 150,00 | LTX-10-150-316 |
|
|
||||
| Rustfritt 316 | 10,00 | 23,00 | 200,00 | LTX-10-200-316 |
|
|
||||
| Rustfritt 316 | 10,00 | 23,00 | 250,00 | LTX-10-250-316 |
|
|
||||
| Rustfritt 316 | 10,00 | 23,00 | 300,00 | LTX-10-300-316 |
|
|
- LTX-8-100-316På lager: 132
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 8,00Ø2 - Passer til sylinderstørrelse (mm) 18,00L1 - Passer til slaglengde (mm) 100,00
- LTX-8-140-316På lager: 130
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 8,00Ø2 - Passer til sylinderstørrelse (mm) 18,00L1 - Passer til slaglengde (mm) 140,00
- LTX-8-150-316På lager: 15
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 8,00Ø2 - Passer til sylinderstørrelse (mm) 18,00L1 - Passer til slaglengde (mm) 150,00
- LTX-8-200-316På lager: 65
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 8,00Ø2 - Passer til sylinderstørrelse (mm) 18,00L1 - Passer til slaglengde (mm) 200,00
- LTX-8-250-316På lager: 81
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 8,00Ø2 - Passer til sylinderstørrelse (mm) 18,00L1 - Passer til slaglengde (mm) 250,00
- LTX-10-100-316På lager: 89
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 10,00Ø2 - Passer til sylinderstørrelse (mm) 23,00L1 - Passer til slaglengde (mm) 100,00
- LTX-10-150-316På lager: 106
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 10,00Ø2 - Passer til sylinderstørrelse (mm) 23,00L1 - Passer til slaglengde (mm) 150,00
- LTX-10-200-316På lager: 123
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 10,00Ø2 - Passer til sylinderstørrelse (mm) 23,00L1 - Passer til slaglengde (mm) 200,00
- LTX-10-250-316På lager: 42
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 10,00Ø2 - Passer til sylinderstørrelse (mm) 23,00L1 - Passer til slaglengde (mm) 250,00
- LTX-10-300-316På lager: 76
Materiale Rustfritt 316Ø1 - Passer til stempelstange (mm) 10,00Ø2 - Passer til sylinderstørrelse (mm) 23,00L1 - Passer til slaglengde (mm) 300,00
Materiale
Rustfritt 304.
Anvendelse, montering og sikkerhet
Sikkerhetsrøret sikrer at elementer utenfra som f.eks. vind, påkjørsel, støt osv. ikke f.eks. får en dør til å stenge, og dermed utgjør en fare for skader på mennesker eller materiell.
Sikkerhetsrørets funksjon oppheves enkelt ved ett trykk i sideretningen på sikkerhetsrøret.
- Ved montering av sikkerhetsrøret på gassfjæren kan det være vanskelig å føre gjenge på stempelstang gjennom endestykket på sikkerhetsrøret. Det er på grunn av det fjærbelastede endestykket som vipper til siden og som gir riktig fjærfunksjon når monteringen er fullstendig.
- Trykk på det høyeste punktet på endestykket, samtidig som stempelstangen føres gjennom hullet i endestykket. Gassfjærer med 6 mm stempelstang skrus i endestykket.
- Montering av sikkerhetsrøret er nå riktig, og sluttstykket kan monteres.
