Sikkerhetslås

Teknisk tegning - Sikkerhetslås - Svart stål

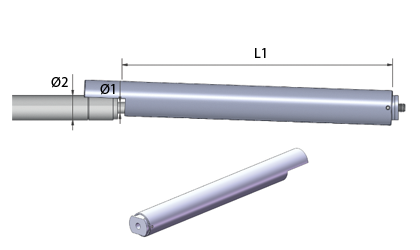

Teknisk tegning - Sikkerhetslås - Rustfritt - AISI 304

Bestill mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering i løpet av 2-7 dager. Dette gjelder for alle lagerførte gummibelger

Se mengderabatter og priser ved å klikke på kurven ved siden av ønsket vare. Med sorterings-glidebryterne nedenfor navigerer du raskt og enkelt.

Hva er et sikkerhetsrør?


Sikkerhetsrør brukes som en sikkerhetsanordning i konstruksjoner med gassfjærer. Sikkerhetsrøret hindrer at gassfjæren lukkes uventet. Dette kan skje ved et vindkast, deformering av gassfjæren, utett pakning, økt belastning på konstruksjonen osv.

Merk: Sikkerhetsrør kan bare benyttes sammen med gassfjærer med gjenger.

Svart stål


Den svarte versjonen av sikkerhetsrør er påført epoksy pulverlakkering. Dette gir en viss rustbeskyttelse.

Rustfritt - AISI 304


Hvis du skal bruke sikkerhetsrør i vått eller fuktig klima, anbefaler vi at du velger versjonen i rustfritt stål.

Rustfritt stål - AISI 316


Brukes i konstruksjoner som er utsatt for sterke rengjøringsmidler eller i maritime miljøer

Montering:


Gassfjærens stempelstang skal føres inn i sikkerhetsrøret, og gjengene skal gjennom hullet i enden av sikkerhetsrøret. Man kan med fordel vippe platen i bunnen slik at det er enklere å få gjengene gjennom. Deretter skrur man på end-fitting. Vippefunksjonen vil alltid prøve å få røret til å bevege seg mot stempelstangen og dermed hindre gassfjæren i å lukkes uventet, fordi sylinderen vil treffe kanten av sikkerhetsrøret slik at bevegelsen stoppes. Før man lukker døren - altså før gassfjæren kan trykkes sammen - må sikkerhetsrøret utløses ved at man trykker sikkerhetrøret ut fra stempelstangen, slik at sylinderen fritt kan bevege seg inn i sikkerhetsrøret.

42-70023-description

Rustfritt 304

42-70024-description

Rustfritt 316

42-70021-description

Svartmalt stål

Handle etter
Butikkalternativer
Ø1 - Passer til stempelstange (mm)
Ø2 - Passer til sylinderstørrelse (mm)
L1 - Passer til slaglengde (mm)
Ø1 - Stempelstangsdiameter (mm)
Ø2 - Sylinderdiameter (mm)
L1 - Slaglengde (mm) (+/- 2 mm)

Items 1-10 of 46

Set Descending Direction
Vis priser - Legg i handlekurv Materiale Ø1
Passer til stempelstange (mm)
Ø2
Passer til sylinderstørrelse (mm)
L1
Passer til slaglengde (mm)
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Svartmalt stål 6,00 15,00 80,00 LTN-6-80 LTN-6-80
Svartmalt stål 6,00 15,00 100,00 LTN-6-100 LTN-6-100
Svartmalt stål 6,00 15,00 150,00 LTN-6-150 LTN-6-150
Svartmalt stål 6,00 15,00 200,00 LTN-6-200 LTN-6-200
Svartmalt stål 8,00 18,00 100,00 LTN-8-100 LTN-8-100
Rustfritt 316 8,00 18,00 100,00 LTX-8-100-316 LTX-8-100-316
Rustfritt 316 8,00 18,00 140,00 LTX-8-140-316 LTX-8-140-316
Svartmalt stål 8,00 18,00 150,00 LTN-8-150 LTN-8-150
Rustfritt 316 8,00 18,00 150,00 LTX-8-150-316 LTX-8-150-316
Svartmalt stål 8,00 18,00 200,00 LTN-8-200 LTN-8-200
  1. LTN-6-80
    På lager: 113
    Materiale Svartmalt stål
    Ø1 - Passer til stempelstange (mm) 6,00
    Ø2 - Passer til sylinderstørrelse (mm) 15,00
    L1 - Passer til slaglengde (mm) 80,00
  2. LTN-6-100
    På lager: 94
    Materiale Svartmalt stål
    Ø1 - Passer til stempelstange (mm) 6,00
    Ø2 - Passer til sylinderstørrelse (mm) 15,00
    L1 - Passer til slaglengde (mm) 100,00
  3. LTN-6-150
    På lager: 91
    Materiale Svartmalt stål
    Ø1 - Passer til stempelstange (mm) 6,00
    Ø2 - Passer til sylinderstørrelse (mm) 15,00
    L1 - Passer til slaglengde (mm) 150,00
  4. LTN-6-200
    På lager: 87
    Materiale Svartmalt stål
    Ø1 - Passer til stempelstange (mm) 6,00
    Ø2 - Passer til sylinderstørrelse (mm) 15,00
    L1 - Passer til slaglengde (mm) 200,00
  5. LTN-8-100
    På lager: 89
    Materiale Svartmalt stål
    Ø1 - Passer til stempelstange (mm) 8,00
    Ø2 - Passer til sylinderstørrelse (mm) 18,00
    L1 - Passer til slaglengde (mm) 100,00
  6. LTX-8-100-316
    På lager: 68
    Materiale Rustfritt 316
    Ø1 - Passer til stempelstange (mm) 8,00
    Ø2 - Passer til sylinderstørrelse (mm) 18,00
    L1 - Passer til slaglengde (mm) 100,00
  7. LTX-8-140-316
    På lager: 0
    Materiale Rustfritt 316
    Ø1 - Passer til stempelstange (mm) 8,00
    Ø2 - Passer til sylinderstørrelse (mm) 18,00
    L1 - Passer til slaglengde (mm) 140,00
  8. LTN-8-150
    På lager: 114
    Materiale Svartmalt stål
    Ø1 - Passer til stempelstange (mm) 8,00
    Ø2 - Passer til sylinderstørrelse (mm) 18,00
    L1 - Passer til slaglengde (mm) 150,00
  9. LTX-8-150-316
    På lager: 24
    Materiale Rustfritt 316
    Ø1 - Passer til stempelstange (mm) 8,00
    Ø2 - Passer til sylinderstørrelse (mm) 18,00
    L1 - Passer til slaglengde (mm) 150,00
  10. LTN-8-200
    På lager: 166
    Materiale Svartmalt stål
    Ø1 - Passer til stempelstange (mm) 8,00
    Ø2 - Passer til sylinderstørrelse (mm) 18,00
    L1 - Passer til slaglengde (mm) 200,00
Page
per side
Materiale

Svart stål
Den svarte utgaven er epoksy- og pulverlakkert og dermed motstandsdyktig mot korrosjon.

Rustfritt - AISI 304
Hvis du skal bruke sikkerhetsrør i vått eller fuktig klima, anbefaler vi at du velger versjonen i rustfritt stål.

Rustfritt stål - AISI 316
Brukes i konstruksjoner som er utsatt for sterke rengjøringsmidler eller i maritime miljøer

Anvendelse, montering og sikkerhet

Sikkerhetsrøret sikrer at elementer utenfra som f.eks. vind, påkjørsel, støt osv. ikke f.eks. får en dør til å stenge, og dermed utgjør en fare for skader på mennesker eller materiell.

Sikkerhetsrørets funksjon oppheves enkelt ved ett trykk i sideretningen på sikkerhetsrøret.

Anvendelse, montering og sikkerhet - Sikkerhetslås

  1. Ved montering av sikkerhetsrøret på gassfjæren kan det være vanskelig å føre gjenge på stempelstang gjennom endestykket på sikkerhetsrøret. Det er på grunn av det fjærbelastede endestykket som vipper til siden og som gir riktig fjærfunksjon når monteringen er fullstendig.
  2. Det er på grunn av det fjærbelastede endestykket som vipper til siden og som gir riktig fjærfunksjon når monteringen er fullstendig.
  3. Trykk på det høyeste punktet på endestykket, samtidig som stempelstangen føres gjennom hullet i endestykket. Gassfjærer med 6 mm stempelstang skrus i endestykket.
  4. Montering av sikkerhetsrøret er nå riktig, og sluttstykket kan monteres.
