Hva er en strekkfjær?


En strekkfjær brukes der det er bruk for strekkraft. Det kan f.eks. være i industri- og landbruksmaskiner. Både store og små konstruksjoner.

En strekkfjær akkumulerer en kraft når fjæren trekkes fra hverandre. Jo lenger man strekker den, desto mer kraft blir akkumulert. Kraften frigjøres igjen når fjæren får gå tilbake til sin opprinnelige lengde. Hvis en strekkfjær brukes og dimensjoneres riktig, kan den benyttes svært lenge. Se ytterligere informasjon under "Levetid" i teknisk informasjon under.

Pianotråd: tørt miljø


Anbefalt bruk av fjærer i pianotråd er i tørt miljø. Materialet har ingen rustbeskyttelse. Styrken på fjærer i pianotråd er ca. 10 % høyere enn for fjærer i rustfri tråd.

El-galvaniserte strekkfjærer er fremstilt av pianotråd, som deretter er elektrogalvanisert. Det gir strekkfjærene en fin og blank overflate. El-galvaniseringen gir bare moderat korrosjonsbestandighet, men hvis fjæren benyttes i fuktig miljø, vil levetiden være lengre enn for den samme fjæren i pianotråd uten overflatebehandling.

Rustfri tråd: fuktig miljø


Til fuktige miljøer anbefaler vi fjærer i rustfri tråd. Styrken på rustfrie strekkfjærer er ca. 10 % lavere enn for fjærer i pianotråd.

Hvis du skal bruke fjærer som utsettes for kraftige kjemikalier eller saltvann, anbefaler vi fjærer i en bestemt type rustfri tråd (AISI 316). Disse har vi ikke på lager, men vi kan spesialprodusere dem etter ønske. Kontakt oss for mer informasjon.

Fjærer til avklipping og testing


Hvis du er i tvil om hvilken lengde/vandring du skal bruke, har vi fjærer i lengder på 300, 500 og 1000 mm, som er produsert med det formålet at de kan klippes til i lengden og brukes til prototyper og testing. Sorter etter lengde med glidebryteren under.

Merk: Disse fjærene har ikke øyne. De skal bøyes til av kunden selv etter eventuell avklipping til ønsket lengde. For å forlenge levetiden anbefaler vi at fjærene bøyes til i myke buer uten skarpe knekk eller hakk.

19-46655-description

Rustfritt 302

19-46095-description

Pianotråd

19-46719-description

Galvaniserte

Handle etter
Butikkalternativer
d - Tråd (mm)
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
L0 - Ubelastet lengde (mm)
Ln - Max belastet lengde (mm)
Sn - Max vandring (mm)
Fn - Max belastning ved Ln (N)
F0 - Initialkraft (N)
R - Fjærkonstant (N/mm)
Lk - Fjær Kroppslengde (mm)
Serie
Materiale

Items 1-10 of 2764

Page
per side
Set Descending Direction
Vis priser - Legg i handlekurv Materiale d
Tråd (mm)
De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
L0
Ubelastet lengde (mm)
Lk
Fjær Kroppslengde (mm)
Ln
Max belastet lengde (mm)
Sn
Max vandring (mm)
Fn
Max belastning ved Ln (N)
F0
Initialkraft (N)
R
Fjærkonstant (N/mm)
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Rustfritt 302 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.19 0.11 0.15 E00630070250S E00630070250S
Pianotråd 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.42 0.13 0.18 E00630070250M E00630070250M
Rustfritt 302 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.19 0.11 0.10 E00630070310S E00630070310S
Pianotråd 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.42 0.13 0.12 E00630070310M E00630070310M
Rustfritt 302 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.19 0.11 0.07 E00630070380S E00630070380S
Pianotråd 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.42 0.13 0.09 E00630070380M E00630070380M
Rustfritt 302 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.19 0.11 0.06 E00630070440S E00630070440S
Pianotråd 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.42 0.13 0.07 E00630070440M E00630070440M
Rustfritt 302 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.19 0.11 0.06 E00630070500S E00630070500S
Pianotråd 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.42 0.13 0.07 E00630070500M E00630070500M

Items 1-10 of 2764

Page
per side
Set Descending Direction
Materiale
Pianotråd

Tråden er sertifisert iht. DIN 17223 C-tråd WERKSTOFF NR. 1.1200 - EN-norm 10270-1
Arbeidstemperatur mellem -30 ºC og +120 ºC
Anbefalt bruk er i tørt miljø.

Rustfritt

Tråden er sertifisert iht. DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 - EN-norm 10270-3
Arbeidstemperaturer mellem -200 ºC og +250 ºC
Kan brukes både i tørt miljø og fuktig og vått miljø.
Ønskes strekkfjæren i AISI 316, kan den lages etter oppgave.

Ønskes strekkfjæren i AISI 316, kan den lages etter oppgave.

Galvaniserte

Tråden er sertifisert iht. DIN 17223 C-tråd WERKSTOFF NR. 1.1200 - EN-norm 10270-1
Arbeidstemperatur mellem -30 ºC og +120 ºC
De galvaniserte strekkfjærene er fremstilt av pianotråd, som er elektrogalvanisert. Elektrogalvaniseringen betyr at strekkfjæren får en blank og mer korrosjonsbestandig overflate.
Anbefalt bruk er i tørt miljø.

Toleranser

Serie A og C: (Se hvilken serie en fjær tilhører, i kolonnen "Serie" i tabellen)
Alle dimensjoner og krefter etter DIN 2097 (grad 2). DIN 2097 definerer kraften som den avgjørende parameteren. Antall viklinger vil derfor kunne variere og er følgelig ikke angitt i disse seriene.

Serie B: (Se hvilken serie en fjær tilhører, i kolonnen "Serie" i tabellen)
Se mer informasjon her. (kobling til toleranser)

Serie D: (Se hvilken serie en fjær tilhører, i kolonnen "Serie" i tabellen)
Serien er produsert med det formålet at den kan den kan brukes til testing og prototyper. Derfor er det ingen toleranser på denne serien.

Ettersom denne serien er for testing, vil den avklippede fjærens viklinger variere fra fjær til fjær, og fjærkonstanten kan derfor ikke defineres.

Datablad og 3d-cad

Hvis du ønsker datablad i pdf eller 3d-cad-tegning av fjær i .step-, .iges- eller .sat-format, kan de hentes gratis ved å trykke på 3d-cad-symbolet ved siden av varenummeret i tabellen.

Terminologi

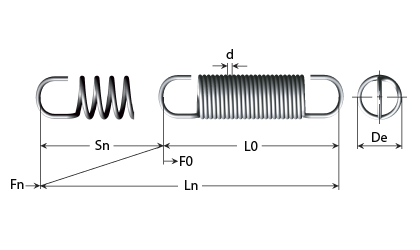

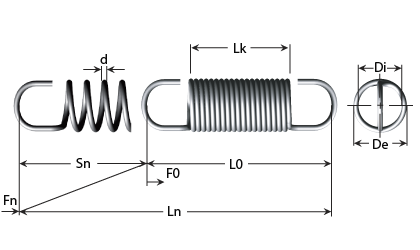

Teknisk tegning - Strekkfjærer i pianotråd, el-galvanisert tråd og rustfri tråd
d
=
Tråddiameter i mm
De
=
Utvendig diameter i mm (Di + (d*2))
LK
=
Belastet lengde indvendig i øyer ved F1
L0
=
Fri ubelastet lengde - L0 er kun veiledende, L0 kan variere noe.
L1
=
Belastet lengde i mm ved F1
L2
=
Belastet lengde i mm ved F2
Ln
=
Max belastet lengde i mm (min lengde / max belastning)
F0
=
Initialkraft (N)
F1
=
Delvis belastning i N (Newton) ved L1
F2
=
Ytterligere belastning i N (Newton) ved L2
Fn
=
Max belastning i N (Newton) ved Ln (bør ikke anvendes)
sn
=
Max vandring i mm. (L0+Ln) (bør ikke anvendes)
R
=
Fjærkonstant i N/mm
LH
=
Innvendig øyehøyde i mm
m
=
Øyets innvendige lengde i mm
x
=
Øyestilling
1 N
=
0,10197Kg
1Kg
=
9,80665N
Beregning av fjærkraft

Maks. kraft i Newton (Fn) for strekkfjærer i sertifisert pianotråd er ca. 10 % høyere enn for de samme dimensjonene i rustfritt fjærstål.

Beregning av forspenning(F0):
Forspenning (F0) på en strekkfjær kalles også for initialkraften. Den angir hvor mange krefter som må brukes for å aktivere trekkfjæren.

Forspenning (F0) eller initialkraften er kun veiledende, for den kan variere fra produksjon til produksjon. Som tommelfingerregel kan man si at forspenningen (F0) tilsvarer ca. 10-15 % av maksimal kraft (Fn).

Forspenning (F0) = maksimal kraft (Fn) - (fjærkonstant (R) x maksimal vandring (Sn))



For eksempel kan forspenningen for lagernummer 32600 (Fn = 237 N, R = 2,67 N/mm og Sn = 75,70 mm) beregnes til:

237 N - (2,67 N/mm * 75,70 mm) = 35 N

Beregning av fjærkraft ved en gitt lengde:
Hvis man ønsker å vite hvor mange krefter en strekkfjær gir ved en gitt lengde/vandring, kan man benytte følgende formel:

Kraft ved en gitt lengde (F1) = forspenning (F0) + (maksimal vandring (Sn) * fjærkonstant (R))

La oss si at man for eksempel ønsker å vite kraften for lagernummer 32600, der R = 2,67 N/mm, ved en vandring på 55 mm og F0 er ca. 35 N.

35 N + (55 mm * 2,67 N/mm) = 182 N

Utforming av øyne

Serie A: (Se hvilken serie en fjær tilhører, i kolonnen "Serie" i tabellen)
Tyske øyne etter DIN 2097, tilfeldig vinkel.

Øyestillingen (X) er variabel, og øynene kan derfor være dreid i forhold til hverandre. Øynenes utvendige diameter kan godt overstige fjærkroppens utvendige diameter.

Tyske øyne
Tyske øyne

Serie A: Toleranse for øyebredde
Toleransen for avvik av øyebredde bestemmes ut fra formelen under. Merk at man må bruke en verdi som er bestemt ut fra fjærens vikleforhold, for å kunne regne ut toleransen.

De (utvendig diameter) + verdi fra vikleforholdstabell

Eksempel: Lagernummer 32600 har en trådtykkelse (d) på 2,5 mm. Den utvendige diameteren (De) er 18 mm, og dette gir en gjennomsnittlig diameter (Dm) på 15,5 mm.

Ut fra vikleforholdstabellen kan vi da finne frem til verdien som skal legges til fjærens utvendige diameter (De) for å finne øyets maks. utvendige diameter.

Vikleforhold: 15,5 mm / 2,5 mm = 6,2 mm
Øyets maks. bredde: 18 mm + (1,5 * 2,5 mm) = 21,75 mm

Vikleforholdstabell
Vikleforhold: (dm/d) - Gütegrad 2
Gütegrad 2
0 mm - 6 mm
d
6 mm - 12 mm
1,5 * d
12 mm +
Utforming av øyne kan gjøres etter avtale.

Serie A: - Toleranse for innvendig øyehøyde

Eks: Lagernummer 32600 med gjennomsnittlig diameter (Dm) på 15,5 mm.
Min. Innvendig øyehøyde = 0,8 * 15,5 mm = 12,4 mm.
Maks. Innvendig øyehøyde = 1,1 * 15,5 mm = 17,05 mm.

Øyehøyde (LH)
Øyehøyde (LH)

Serie B og C: (Se hvilken serie en fjær tilhører, i kolonnen "Serie" i tabellen)
Øynene i denne serien er tyske øyne uten spesifikk øyeform og med tilfeldig vinkel. Unntaket er lagernummer 503 og 503RF, som har engelske øyne.

Det tilstrebes å holde samme utvendige diameter som på fjærkroppen. Øyets utvendige diameter kan imidlertid variere. Derfor er det ingen toleranse på disse seriene.

Engelske øye
Engelske øye

Serie D: (Se hvilken serie en fjær tilhører, i kolonnen "Serie" i tabellen)
På denne serien er det ingen øyne. Serien er beregnet for testing og avklipping. Øynene må kunden derfor lage selv. For å forlenge levetiden til fjæren, anbefales det å lage øynene i myke buer uten hakk. Hvis øyet bøyes for kraftig, kan det oppstå et svakt punkt på fjæren.

Serie D har ikke øyne
Serie D har ikke øyne

Fjærens levetid

Levetiden til en fjær er generelt svært vanskelig å definere. Utrolig mange parametere spiller inn, og det er derfor umulig å definere en levetid.

Parametere som har stor betydning for levetiden, er blant annet: Montering, monteringsmåte, antall bevegelser, vibrasjoner, støtpåvirkning, vridning, vandringslengde, ikke-aksial vandring, temperatur, slitasje mot andre flater, bruksmiljø, evt. rengjøringsmidler, sidepåvirkning osv.

En strekkfjær bør alltid dimensjoneres slik at den gir ønsket vandring og kraft ved så liten utnyttelsesgrad som mulig. Dette vil gi fjæren lengst mulig levetid.

Hvis fjæren belastes maksimalt eller utover det maksimale, vil den få kort levetid og kan få varige deformasjoner.

Derfor anbefaler vi at man ikke utnytter mer enn 75 % av koniske fjærers maksimale vandring (Sn).

Viklingsretning

Normalt høyre. Kraft og anvendelse påvirkes ikke av vikleretningen.

Standard strekkfjærer er ikke definert med en spesifikk vikleretning. Avhengig av produksjonen kan fjærene være fremstilt som enten høyre- eller venstreviklet. Hvis man ønsker en spesifikk vikleretning, kan man få laget fjæren som spesialfjær.

Annet

Hvis det er ønskelig med en trekkfjær med nøyaktig verdi på en av de følgende parametrene, må fjærene spesiallages:
- Øyetype
- Øyehøyde (LH)
- Øyestilling (X)
- Øyebredde (såfremt fjæren skal bygges inn i et rør)
- Øyeåpning (m)
- Initialkraft (F0)

Sikkerhetskrav til strekkfjærer i konstruksjoner der en person henger i fjæren, for eksempel slyngevugger og hoppegynger

Ved bruk av fjærer til slyngevugger eller hoppegynger, eller andre konstruksjoner der en person på en eller annen måte henger fra en konstruksjon, må man være oppmerksom på følgende:

Deformering eller brudd på fjær
En fjær er en teknisk gjenstand som kan deformeres, eller det kan oppstå brudd under bruk. Det kan være usynlige feil i legeringen av en fjærtråd, og det kan under produksjonen av fjæren også oppstå feil som kan svekke fjæren. Feil bruk av en fjær kan også redusere fjærens levetid, pluss resultere i deformering eller brudd på fjæren.

En fjær skal alltid dimensjoneres slik at fjæren alltid beregnes med en sikkerhetsfaktor som tilsvarer faren under bruk.

Sikkerhetsanordning - VIKTIG!
Hvis en fjær brukes i en konstruksjon der en person på en eller annen måte henger fra en konstruksjon, og fjæren skal være en bærende del mellom personen og konstruksjonen, må det lages en separat, egnet sikkerhetsanordning mellom personen og et fast punkt. Dette sikrer at personen ikke kan falle ned dersom fjæren blir deformert eller det oppstår brudd på fjæren.

Det er alltid den som bruker en fjær - i enhver konstruksjon der personer kan falle eller komme til skade på annet vis - som har ansvaret for at konstruksjonen er utført riktig slik at det ikke kan oppstå personskade dersom en fjær deformeres eller det oppstår brudd på fjæren.

Sodemann Industrifjedre A/S anbefaler IKKE at det brukes fjærer i konstruksjoner der personer henger i fjæren.
