Trykkfjærer - Rustfritt

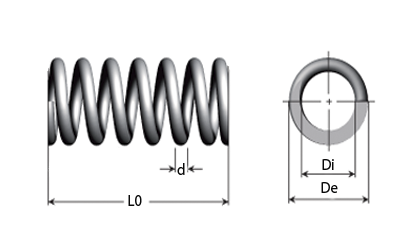

Teknisk tegning - Trykkfjærer - Serie D
Serie D er beregnet til testing. Hvis du er usikker på hvilken lengde du har har bruk for, finner du her en fjær du selv kan klippe av i ønsket lengde. Vi gjør oppmerksom på at vi ikke kan definere en maksimal kraft, for det avhenger av lengden.
Handle etter
Butikkalternativer
d - Tråd (mm)
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
L0 - Ubelastet lengde (mm)
Materiale

Items 1-10 of 50

Page
per side
Set Descending Direction
d
Tråd (mm)
De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
L0
Ubelastet lengde (mm)
Lagernummer Teknisk tegning Sammenlign Les mer 3D CAD Tilgjengelighet Vis priser - Legg i handlekurv
0,40 2,40 1,60 1000,00 29000 29000 -
0,40 3,60 2,80 1000,00 29010 29010 -
0,50 3,70 2,70 1000,00 29020 29020 -
0,50 4,50 3,50 1000,00 29030 29030 -
0,63 4,63 3,37 1000,00 29040 29040 -
0,63 5,63 4,37 1000,00 29050 29050 -
0,65 6,00 4,70 300,00 16RF 16RF -
0,75 7,00 5,50 300,00 17RF 17RF -
0,80 5,80 4,20 1000,00 29060 29060 -
0,80 7,10 5,50 1000,00 29070 29070 -
  1. 29000
    På lager: 24
    d - Tråd (mm) 0,40
    De - Utvendig diameter (mm) 2,40
    Di - Innvendig diameter (mm) 1,60
    L0 - Ubelastet lengde (mm) 1000,00
  2. 29010
    På lager: 10
    d - Tråd (mm) 0,40
    De - Utvendig diameter (mm) 3,60
    Di - Innvendig diameter (mm) 2,80
    L0 - Ubelastet lengde (mm) 1000,00
  3. 29020
    På lager: 8
    d - Tråd (mm) 0,50
    De - Utvendig diameter (mm) 3,70
    Di - Innvendig diameter (mm) 2,70
    L0 - Ubelastet lengde (mm) 1000,00
  4. 29030
    På lager: 13
    d - Tråd (mm) 0,50
    De - Utvendig diameter (mm) 4,50
    Di - Innvendig diameter (mm) 3,50
    L0 - Ubelastet lengde (mm) 1000,00
  5. 29040
    På lager: 9
    d - Tråd (mm) 0,63
    De - Utvendig diameter (mm) 4,63
    Di - Innvendig diameter (mm) 3,37
    L0 - Ubelastet lengde (mm) 1000,00
  6. 29050
    På lager: 16
    d - Tråd (mm) 0,63
    De - Utvendig diameter (mm) 5,63
    Di - Innvendig diameter (mm) 4,37
    L0 - Ubelastet lengde (mm) 1000,00
  7. 16RF
    På lager: 152
    d - Tråd (mm) 0,65
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 4,70
    L0 - Ubelastet lengde (mm) 300,00
  8. 17RF
    På lager: 77
    d - Tråd (mm) 0,75
    De - Utvendig diameter (mm) 7,00
    Di - Innvendig diameter (mm) 5,50
    L0 - Ubelastet lengde (mm) 300,00
  9. 29060
    På lager: 12
    d - Tråd (mm) 0,80
    De - Utvendig diameter (mm) 5,80
    Di - Innvendig diameter (mm) 4,20
    L0 - Ubelastet lengde (mm) 1000,00
  10. 29070
    På lager: 4
    d - Tråd (mm) 0,80
    De - Utvendig diameter (mm) 7,10
    Di - Innvendig diameter (mm) 5,50
    L0 - Ubelastet lengde (mm) 1000,00

Items 1-10 of 50

Page
per side
Set Descending Direction
Materiale

DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbeidstemperaturer mellem -200 ºC og +250 ºC

Terminologi
Technical information - compression springs
d
=
Tråddiameter i mm
De
=
Utvendig diameter i mm (D+d)
Dm
=
Middel diameter i mm (De-d)
Di
=
Innvendig diameter i mm (De - 2xd)
n
=
Antall effektive fjærende vindinger
nt
=
Vindinger totalt (n+2)
L0
=
Fri ubelastet lengde - L0 er kun veiledende, L0 kan variere noe.
L1
=
Belastet lengde i mm ved F1
L2
=
Belastet lengde i mm ved F2
Ln
=
Max belastet lengde i mm (min lengde / max belastning)
F1
=
Delvis belastning i N (Newton) ved L1
F2
=
Ytterligere belastning i N (Newton) ved L2
Fn
=
Max belastning i N (Newton) ved Ln (bør ikke anvendes)
sn
=
Max vandring (sammentrykning) i mm. (L0-Ln) (bør ikke anvendes)
R
=
Fjærkonstant i N/mm
Dd
=
Dorndiameter som fjæren kan arbeide over
Dh
=
Huldiameter som fjæren kan arbeide i
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Fjærkonstant

Det finnes ikke fjærkonstanter på denne fjærserien. Disse fjærene er beregnet for prøving og feiling og kapping av fjærene i ønsket lengde. Fjærkonstanten er avhengig av lengden, og derfor kan vi ikke angi en generell fjærkonstant.

Viklingsretning

Normalt høyre

Annet

Såfremt fjærene presses sammen til Ln, vil fjærene sette seg. De kommer dermed ikke tilbake til opprinnelig lengde L0.

Dimensjoner alltid en fjær slik at fjæren gir ønsket vandring og kraft ved så liten utnyttelsesgrad som mulig. Dette gir fjæren lengst levetid. Hvis fjæren belastes maksimalt, vil den få kort levetid og varig deformasjon.

Fjærene er beregnet til prøver og forsøk der man selv kan klippe av i ønsket lengde.
