Strekkfjærer - Rustfritt

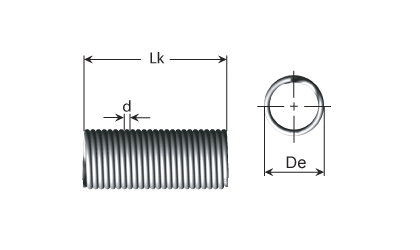

Teknisk tegning - Strekkfjærer - Serie D

Denne serien fås i tre forskjellige lengder: 300 mm, 500 mm og 1 000 mm. Fjærene blir hovedsakelig brukt til test, der man selv kan klippe fjærene til i ønsket lengde og deretter lage øyne.

Merk at disse fjærene ikke har øyne.

Handle etter
Butikkalternativer
d - Tråd (mm)
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
Lk - Fjær Kroppslengde (mm)

Items 1-10 of 48

Set Descending Direction
Vis priser - Legg i handlekurv Materiale d
Tråd (mm)
De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
Lk
Fjær Kroppslengde (mm)
Serie Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Rustfritt 302 0,40 2,40 1,60 1.000,00 D 49000 49000
Rustfritt 302 0,40 3,40 2,60 1.000,00 D 49010 49010
Rustfritt 302 0,50 3,50 2,50 1.000,00 D 49020 49020
Rustfritt 302 0,50 5,50 4,50 1.000,00 D 49030 49030
Rustfritt 302 0,60 6,00 4,80 300,00 D 1RF 1RF
Rustfritt 302 0,63 4,50 3,24 1.000,00 D 49040 49040
Rustfritt 302 0,63 7,00 5,74 1.000,00 D 49050 49050
Rustfritt 302 0,75 7,00 5,50 300,00 D 2RF 2RF
Rustfritt 302 0,80 5,50 3,90 1.000,00 D 49060 49060
Rustfritt 302 0,80 8,00 6,40 300,00 D 3RF 3RF
  1. 49000
    På lager: 14
    Materiale Rustfritt 302
    d - Tråd (mm) 0,40
    De - Utvendig diameter (mm) 2,40
    Di - Innvendig diameter (mm) 1,60
    Lk - Fjær Kroppslengde (mm) 1.000,00
    Serie D
  2. 49010
    På lager: 9
    Materiale Rustfritt 302
    d - Tråd (mm) 0,40
    De - Utvendig diameter (mm) 3,40
    Di - Innvendig diameter (mm) 2,60
    Lk - Fjær Kroppslengde (mm) 1.000,00
    Serie D
  3. 49020
    På lager: 30
    Materiale Rustfritt 302
    d - Tråd (mm) 0,50
    De - Utvendig diameter (mm) 3,50
    Di - Innvendig diameter (mm) 2,50
    Lk - Fjær Kroppslengde (mm) 1.000,00
    Serie D
  4. 49030
    På lager: 55
    Materiale Rustfritt 302
    d - Tråd (mm) 0,50
    De - Utvendig diameter (mm) 5,50
    Di - Innvendig diameter (mm) 4,50
    Lk - Fjær Kroppslengde (mm) 1.000,00
    Serie D
  5. 1RF
    På lager: 334
    Materiale Rustfritt 302
    d - Tråd (mm) 0,60
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 4,80
    Lk - Fjær Kroppslengde (mm) 300,00
    Serie D
  6. 49040
    På lager: 27
    Materiale Rustfritt 302
    d - Tråd (mm) 0,63
    De - Utvendig diameter (mm) 4,50
    Di - Innvendig diameter (mm) 3,24
    Lk - Fjær Kroppslengde (mm) 1.000,00
    Serie D
  7. 49050
    På lager: 20
    Materiale Rustfritt 302
    d - Tråd (mm) 0,63
    De - Utvendig diameter (mm) 7,00
    Di - Innvendig diameter (mm) 5,74
    Lk - Fjær Kroppslengde (mm) 1.000,00
    Serie D
  8. 2RF
    På lager: 488
    Materiale Rustfritt 302
    d - Tråd (mm) 0,75
    De - Utvendig diameter (mm) 7,00
    Di - Innvendig diameter (mm) 5,50
    Lk - Fjær Kroppslengde (mm) 300,00
    Serie D
  9. 49060
    På lager: 18
    Materiale Rustfritt 302
    d - Tråd (mm) 0,80
    De - Utvendig diameter (mm) 5,50
    Di - Innvendig diameter (mm) 3,90
    Lk - Fjær Kroppslengde (mm) 1.000,00
    Serie D
  10. 3RF
    På lager: 285
    Materiale Rustfritt 302
    d - Tråd (mm) 0,80
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 6,40
    Lk - Fjær Kroppslengde (mm) 300,00
    Serie D
Page
per side
Materiale

DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbeidstemperaturer mellem -200 ºC og +250 ºC

Øyne

Øyne på strekkfjæren ombukkes individuelt af kunden selv.

Fjærkonstant

Det finnes ikke fjærkonstanter på denne fjærserien. Disse fjærene er beregnet for prøving og feiling og kapping av fjærene i ønsket lengde. Fjærkonstanten er avhengig av lengden, og derfor kan vi ikke angi en generell fjærkonstant.

Viklingsretning

Normalt høyre

Standardfjærer er ikke definert med en spesifikk vikleretning. Avhengig av produksjonen kan fjærene være fremstilt enten høyre- eller venstreviklet. Dersom det er ønskelig med en spesifikk vikleretning, må det produseres en spesialfjær.

Annet

Fjærene er beregnet til prøver og forsøk der man selv kan klippe av i ønsket lengde.

Hvis det er ønskelig med en trekkfjær med nøyaktig verdi på en av de følgende parametrene, må fjærene spesiallages:
- Øyetype
- Øyehøyde (LH)
- Øyestilling (X)
- Øyebredde (såfremt fjæren skal bygges inn i et rør)
- Øyeåpning (m)
- Initialkraft (F0)
