Støtteskiver & Passkiver | Kvantumsrabatt

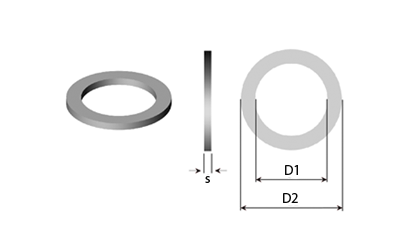

Teknisk tegning - Støtteskiver & Passkiver

Støtteskiver og passkiver er flate skiver som brukes der det må utlignes en aksialklaring. Dette kan være på en aksel, der det sitter en sikringsring/ et lager og mellom disse er det en klaring som må utlignes. Ved å kombinere skiver med forskjellig tykkelse kan man utligne klaringen nøyaktig. Støtteskiver er de tykkeste og brukes til utligning av større klaringer, mens passkivene leveres i tynne tykkelser i trinn på ned til 0,1 mm tykkelsesforskjell og toleranser på 0,03 til 0,05 mm.

En passkives lagernummer består av én bokstav og fem tall (S7****)

En støtteskives lagernummer består av én bokstav og fem tall (S9****)

Støtteskiver over 1,5 mm tykkelse er slipt på flatene.

46-70056-description

Fjærstål

46-70060-description

Stål

Handle etter
Butikkalternativer
Di - Innvendig diameter (mm)
De - Utvendig diameter (mm)
s - Tykkelse (mm)
Tolleranse (mm)

Items 1-10 of 346

Set Descending Direction
Vis priser - Legg i handlekurv Materiale De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
s
Tykkelse (mm)
Tolleranse (mm) Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Stål 6,00 3,00 0,10 -0,03 S75000 S75000
Stål 6,00 3,00 0,20 -0,04 S75020 S75020
Stål 6,00 3,00 0,30 -0,05 S75040 S75040
Stål 6,00 3,00 0,50 -0,05 S75050 S75050
Stål 6,00 3,00 1,00 -0,05 S75060 S75060
Fjærstål 6,00 3,00 1,00 -0,05 S90000 S90000
Stål 8,00 4,00 0,10 -0,03 S75070 S75070
Stål 8,00 4,00 0,20 -0,04 S75090 S75090
Stål 8,00 4,00 0,30 -0,05 S75110 S75110
Stål 8,00 4,00 0,50 -0,05 S75120 S75120
  1. S75000
    På lager: 869
    Materiale Stål
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,00
    s - Tykkelse (mm) 0,10
    Tolleranse (mm) -0,03
  2. S75020
    På lager: 1 208
    Materiale Stål
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,00
    s - Tykkelse (mm) 0,20
    Tolleranse (mm) -0,04
  3. S75040
    På lager: 488
    Materiale Stål
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,00
    s - Tykkelse (mm) 0,30
    Tolleranse (mm) -0,05
  4. S75050
    På lager: 604
    Materiale Stål
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,00
    s - Tykkelse (mm) 0,50
    Tolleranse (mm) -0,05
  5. S75060
    På lager: 252
    Materiale Stål
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,00
    s - Tykkelse (mm) 1,00
    Tolleranse (mm) -0,05
  6. S90000
    På lager: 1 131
    Materiale Fjærstål
    De - Utvendig diameter (mm) 6,00
    Di - Innvendig diameter (mm) 3,00
    s - Tykkelse (mm) 1,00
    Tolleranse (mm) -0,05
  7. S75070
    På lager: 870
    Materiale Stål
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 4,00
    s - Tykkelse (mm) 0,10
    Tolleranse (mm) -0,03
  8. S75090
    På lager: 671
    Materiale Stål
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 4,00
    s - Tykkelse (mm) 0,20
    Tolleranse (mm) -0,04
  9. S75110
    På lager: 2 365
    Materiale Stål
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 4,00
    s - Tykkelse (mm) 0,30
    Tolleranse (mm) -0,05
  10. S75120
    På lager: 402
    Materiale Stål
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 4,00
    s - Tykkelse (mm) 0,50
    Tolleranse (mm) -0,05
Page
per side
Materiale

Støtteskiver: Fjederstål DIN 17222 - WERKSTOFF NR. 1.0605
Hardhed 440-500 HV 10

Passkiver: Stål 2 K 50 DIN 1624
Hardhed 170-225 HV 10

Hva er hva?

Passkiver: Lagernumre som begynner med S7 (f.eks. S75100)
Støtteskiver: Lagernumre som begynner med S9 (f.eks. S90100)

Karakteristik

Støtteskiver og passkiver er flate skiver som brukes der det må utlignes en aksialklaring. Dette kan være på en aksel der det sitter en sikringsring / et lager, og det mellom disse er en klaring som må utlignes. Ved å kombinere skiver med forskjellig tykkelse kan man utligne klaringen nøyaktig.

Støtteskiver over 1.5mm i tykkelse er slipt på flatene.

Overflade

Overflate er behandlet med fosfat og olje.
