Multibølge Trykkfjærer av Rustfritt Fjærstål

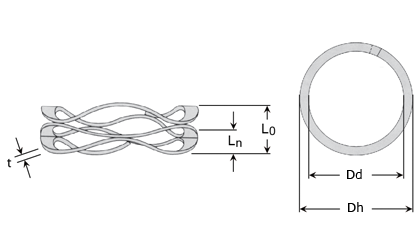

Teknisk tegning - Multibølge Trykkfjærer
Multibølgetrykkfjærer er beregnet for bruk i konstruksjoner der plassmangel i lengden gjør at det ikke er mulig å bruke en "normal" trykkfjær. Vi har mer enn 100 forskjellige størrelser på lager klar til sending. Denne serien fås bare i rustfritt stål.
Handle etter
Butikkalternativer

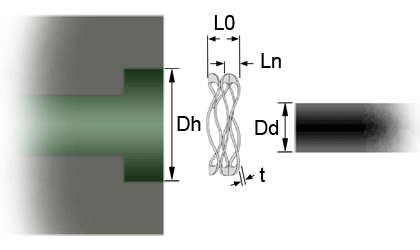

L0 - Ubelastet lengde (mm)
Ln - Max belastet lengde (mm)
Sn - Max vandring (mm)
Fn - Max belastning ved Ln (N)
R - Fjærkonstant (N/mm)
t - Tykkelse (mm)
Dd - Maks dorn diameter (mm)
Dh - Hull diameter (mm)

Items 1-10 of 110

Page
per side
Set Descending Direction
Dd
Maks dorn diameter (mm)
Dh
Hull diameter (mm)
t
Tykkelse (mm)
L0
Ubelastet lengde (mm)
Ln
Max belastet lengde (mm)
Sn
Max vandring (mm)
Fn
Max belastning ved Ln (N)
R
Fjærkonstant (N/mm)
Lagernummer Teknisk tegning Sammenlign Les mer 3D CAD Tilgjengelighet Vis priser - Legg i handlekurv
7,10 11,10 0,30 7,0 3,61 3,39 35,6 10,5 MW0437-0275-08S MW0437-0275-08S -
26,20 34,90 0,30 12,7 3,28 9,42 66,7 7 MW1375-0500-15S MW1375-0500-15S -
26,20 34,90 0,30 17,8 4,55 13,25 66,7 5,1 MW1375-0700-15S MW1375-0700-15S -
26,20 34,90 0,40 12,7 6,1 6,6 111,2 16,8 MW1375-0500-25S MW1375-0500-25S -
26,20 34,90 0,40 17,8 8,64 9,16 111,2 12,1 MW1375-0700-25S MW1375-0700-25S -
26,20 34,90 0,50 7,6 3,78 3,82 155,7 40,6 MW1375-0300-35S MW1375-0300-35S -
26,20 34,90 0,50 12,7 6,27 6,43 155,7 24,2 MW1375-0500-35S MW1375-0500-35S -
6,40 9,50 0,20 3,8 1,58 2,22 17,8 7,9 MW0375-0150-04S MW0375-0150-04S -
6,40 9,50 0,20 8,9 3,81 5,09 17,8 3,5 MW0375-0350-04S MW0375-0350-04S -
6,40 9,50 0,30 3,8 2,06 1,74 31,1 17,7 MW0375-0150-07S MW0375-0150-07S -
  1. MW0437-0275-08S
    På lager: 98
    Dd - Maks dorn diameter (mm) 7,10
    Dh - Hull diameter (mm) 11,10
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 7,0
    Ln - Max belastet lengde (mm) 3,61
    Sn - Max vandring (mm) 3,39
    Fn - Max belastning ved Ln (N) 35,6
    R - Fjærkonstant (N/mm) 10,5
  2. MW1375-0500-15S
    På lager: 32
    Dd - Maks dorn diameter (mm) 26,20
    Dh - Hull diameter (mm) 34,90
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 12,7
    Ln - Max belastet lengde (mm) 3,28
    Sn - Max vandring (mm) 9,42
    Fn - Max belastning ved Ln (N) 66,7
    R - Fjærkonstant (N/mm) 7
  3. MW1375-0700-15S
    På lager: 43
    Dd - Maks dorn diameter (mm) 26,20
    Dh - Hull diameter (mm) 34,90
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 17,8
    Ln - Max belastet lengde (mm) 4,55
    Sn - Max vandring (mm) 13,25
    Fn - Max belastning ved Ln (N) 66,7
    R - Fjærkonstant (N/mm) 5,1
  4. MW1375-0500-25S
    På lager: 47
    Dd - Maks dorn diameter (mm) 26,20
    Dh - Hull diameter (mm) 34,90
    t - Tykkelse (mm) 0,40
    L0 - Ubelastet lengde (mm) 12,7
    Ln - Max belastet lengde (mm) 6,1
    Sn - Max vandring (mm) 6,6
    Fn - Max belastning ved Ln (N) 111,2
    R - Fjærkonstant (N/mm) 16,8
  5. MW1375-0700-25S
    På lager: 45
    Dd - Maks dorn diameter (mm) 26,20
    Dh - Hull diameter (mm) 34,90
    t - Tykkelse (mm) 0,40
    L0 - Ubelastet lengde (mm) 17,8
    Ln - Max belastet lengde (mm) 8,64
    Sn - Max vandring (mm) 9,16
    Fn - Max belastning ved Ln (N) 111,2
    R - Fjærkonstant (N/mm) 12,1
  6. MW1375-0300-35S
    På lager: 50
    Dd - Maks dorn diameter (mm) 26,20
    Dh - Hull diameter (mm) 34,90
    t - Tykkelse (mm) 0,50
    L0 - Ubelastet lengde (mm) 7,6
    Ln - Max belastet lengde (mm) 3,78
    Sn - Max vandring (mm) 3,82
    Fn - Max belastning ved Ln (N) 155,7
    R - Fjærkonstant (N/mm) 40,6
  7. MW1375-0500-35S
    På lager: 46
    Dd - Maks dorn diameter (mm) 26,20
    Dh - Hull diameter (mm) 34,90
    t - Tykkelse (mm) 0,50
    L0 - Ubelastet lengde (mm) 12,7
    Ln - Max belastet lengde (mm) 6,27
    Sn - Max vandring (mm) 6,43
    Fn - Max belastning ved Ln (N) 155,7
    R - Fjærkonstant (N/mm) 24,2
  8. MW0375-0150-04S
    På lager: 21
    Dd - Maks dorn diameter (mm) 6,40
    Dh - Hull diameter (mm) 9,50
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 3,8
    Ln - Max belastet lengde (mm) 1,58
    Sn - Max vandring (mm) 2,22
    Fn - Max belastning ved Ln (N) 17,8
    R - Fjærkonstant (N/mm) 7,9
  9. MW0375-0350-04S
    På lager: 13
    Dd - Maks dorn diameter (mm) 6,40
    Dh - Hull diameter (mm) 9,50
    t - Tykkelse (mm) 0,20
    L0 - Ubelastet lengde (mm) 8,9
    Ln - Max belastet lengde (mm) 3,81
    Sn - Max vandring (mm) 5,09
    Fn - Max belastning ved Ln (N) 17,8
    R - Fjærkonstant (N/mm) 3,5
  10. MW0375-0150-07S
    På lager: 33
    Dd - Maks dorn diameter (mm) 6,40
    Dh - Hull diameter (mm) 9,50
    t - Tykkelse (mm) 0,30
    L0 - Ubelastet lengde (mm) 3,8
    Ln - Max belastet lengde (mm) 2,06
    Sn - Max vandring (mm) 1,74
    Fn - Max belastning ved Ln (N) 31,1
    R - Fjærkonstant (N/mm) 17,7

Items 1-10 of 110

Page
per side
Set Descending Direction
Materiale

Rustfri 17-7PH WERKSTOFF NR. 1.4542
Arbejdstemperaturer mellem -200 ºC og +340 ºC

Annet

Multibølge-trykkfjærer er utformet for å brukes i konstruksjoner der det på grunn av plassproblemer i lengden ikke er mulig å bruke en "normal" trykkfjær.
