M-strut - Mekanisk "gassfjær"

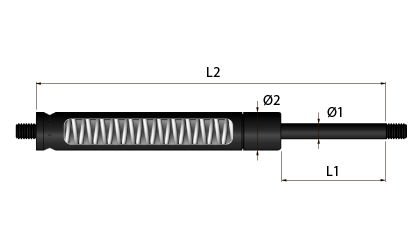

Teknisk tegning - M-strut

M-Struts for hurtig levering !

Alle M-Struts er lagervarer og kan leveres fra dag til dag. Kjøp M-Struts i nettbutikken nå!

M-Struts ligner en vanlig trykkgassfjær. De ser likedan ut, men innvendig er gassen og pakningene erstattet med en vanlig tråd trykkfjær. Fordelen med M-Struts er at de virker rent mekanisk, slik at det ikke er noen fare for utette pakninger mm.

Handle etter
Butikkalternativer
Fn - Max belastning ved Ln (N)
R - Fjærkonstant (N/mm)
F0 - Initialkraft (N)
Ø1 - Stempelstangsdiameter (mm)
Ø2 - Sylinderdiameter (mm)
L1 - Slaglengde (mm)
L2 - Ubelastet lengde mellom gjengene (mm)
G - Gjenge (M)

Items 1-10 of 24

Page
per side
Set Descending Direction
Ø1
Stempelstangsdiameter (mm)
Ø2
Sylinderdiameter (mm)
L1
Slaglengde (mm)
L2
Ubelastet lengde mellom gjengene (mm)
Fn
Max belastning ved Ln (N)
F0
Initialkraft (N)
R
Fjærkonstant (N/mm)
G
Gjenge (M)
Lagernummer Teknisk tegning Sammenlign Les mer Legg i handlekurv Tilgjengelighet 3D CAD
6,00 15,00 51,00 156,00 27,00 9,00 0,35 6,00 LMS1505102 LMS1505102 26
6,00 15,00 102,00 309,00 67,00 22,00 0,44 6,00 LMS1510205 LMS1510205 52
6,00 15,00 152,00 461,00 67,00 22,00 0,30 6,00 LMS1515205 LMS1515205 22
6,00 15,00 203,00 613,00 80,00 27,00 0,26 6,00 LMS1520306 LMS1520306 67
6,00 15,00 254,00 766,00 93,00 31,00 0,24 6,00 LMS1525407 LMS1525407 13
6,00 15,00 305,00 918,00 93,00 31,00 0,20 6,00 LMS1530507 LMS1530507 23
8,00 18,00 51,00 166,00 40,00 13,00 0,53 6,00 LMS1805103 LMS1805103 32
8,00 18,00 102,00 319,00 93,00 31,00 0,61 6,00 LMS1810207 LMS1810207 8
8,00 18,00 152,00 471,00 120,00 40,00 0,53 6,00 LMS1815209 LMS1815209 56
8,00 18,00 203,00 623,00 120,00 40,00 0,39 6,00 LMS1820309 LMS1820309 28
  1. LMS1505102
    På lager: 26
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L1 - Slaglengde (mm) 51,00
    L2 - Ubelastet lengde mellom gjengene (mm) 156,00
    Fn - Max belastning ved Ln (N) 27,00
    F0 - Initialkraft (N) 9,00
    R - Fjærkonstant (N/mm) 0,35
    G - Gjenge (M) 6,00
  2. LMS1510205
    På lager: 52
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L1 - Slaglengde (mm) 102,00
    L2 - Ubelastet lengde mellom gjengene (mm) 309,00
    Fn - Max belastning ved Ln (N) 67,00
    F0 - Initialkraft (N) 22,00
    R - Fjærkonstant (N/mm) 0,44
    G - Gjenge (M) 6,00
  3. LMS1515205
    På lager: 22
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L1 - Slaglengde (mm) 152,00
    L2 - Ubelastet lengde mellom gjengene (mm) 461,00
    Fn - Max belastning ved Ln (N) 67,00
    F0 - Initialkraft (N) 22,00
    R - Fjærkonstant (N/mm) 0,30
    G - Gjenge (M) 6,00
  4. LMS1520306
    På lager: 67
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L1 - Slaglengde (mm) 203,00
    L2 - Ubelastet lengde mellom gjengene (mm) 613,00
    Fn - Max belastning ved Ln (N) 80,00
    F0 - Initialkraft (N) 27,00
    R - Fjærkonstant (N/mm) 0,26
    G - Gjenge (M) 6,00
  5. LMS1525407
    På lager: 13
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L1 - Slaglengde (mm) 254,00
    L2 - Ubelastet lengde mellom gjengene (mm) 766,00
    Fn - Max belastning ved Ln (N) 93,00
    F0 - Initialkraft (N) 31,00
    R - Fjærkonstant (N/mm) 0,24
    G - Gjenge (M) 6,00
  6. LMS1530507
    På lager: 23
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L1 - Slaglengde (mm) 305,00
    L2 - Ubelastet lengde mellom gjengene (mm) 918,00
    Fn - Max belastning ved Ln (N) 93,00
    F0 - Initialkraft (N) 31,00
    R - Fjærkonstant (N/mm) 0,20
    G - Gjenge (M) 6,00
  7. LMS1805103
    På lager: 32
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L1 - Slaglengde (mm) 51,00
    L2 - Ubelastet lengde mellom gjengene (mm) 166,00
    Fn - Max belastning ved Ln (N) 40,00
    F0 - Initialkraft (N) 13,00
    R - Fjærkonstant (N/mm) 0,53
    G - Gjenge (M) 6,00
  8. LMS1810207
    På lager: 8
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L1 - Slaglengde (mm) 102,00
    L2 - Ubelastet lengde mellom gjengene (mm) 319,00
    Fn - Max belastning ved Ln (N) 93,00
    F0 - Initialkraft (N) 31,00
    R - Fjærkonstant (N/mm) 0,61
    G - Gjenge (M) 6,00
  9. LMS1815209
    På lager: 56
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L1 - Slaglengde (mm) 152,00
    L2 - Ubelastet lengde mellom gjengene (mm) 471,00
    Fn - Max belastning ved Ln (N) 120,00
    F0 - Initialkraft (N) 40,00
    R - Fjærkonstant (N/mm) 0,53
    G - Gjenge (M) 6,00
  10. LMS1820309
    På lager: 28
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L1 - Slaglengde (mm) 203,00
    L2 - Ubelastet lengde mellom gjengene (mm) 623,00
    Fn - Max belastning ved Ln (N) 120,00
    F0 - Initialkraft (N) 40,00
    R - Fjærkonstant (N/mm) 0,39
    G - Gjenge (M) 6,00

Items 1-10 of 24

Page
per side
Set Descending Direction
Materiale

Stempelstang = stål som er nitriderbehandlet - motstandsdyktig mot korrosjon.
Sylinder = stål, svartmalt
Trådfjær = fjærstål, krom med silikonlegering
Arbeidstemperaturer mellem -40 ºC og +200 ºC

Karakteristik

Trådfjæren gir M-Struts en rett kraftkurve, i motsetning til den vanlige gassfjæren som har en mer flat kraftkurve. Sylinderen til M-Struts inneholder ikke olje og er derfor ikke dempet i den siste delen av den fulle utskytningen.

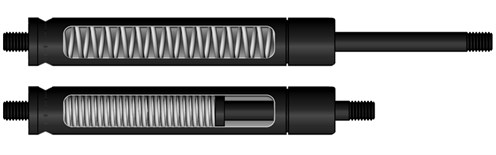

M-strut in function

Anvendelse, montering og sikkerhet

M-Struts brukes i stedet for gassfjærer i konstruksjoner med slagpåvirkninger og vibreringer. M-Struts kan med stor fordel brukes i urene og støvede miljøer der en gassfjær på grunn av omgivelsene ville blitt utett.

M-Struts er ypperlig i konstruksjoner der fjærens funksjon kan brukes på en sjelden måte, for eksempel i nødutganger. M-Struts tåler belastning over en lenger periode uten å bli flyttet.

M-Struts kan ikke brukes som et stopp, men skal bygges inn slik at den styres og begrenses av bevegelsene i konstruksjonen.

Produktet kan også brukes ved svært tunge konstruksjoner der det kreves store krefter. Standardsortimentet dekker imidlertid ikke denne delen. Her vil det bli fremstilt en M-Struts spesielt til det formålet. Det tas alltid utgangspunkt i den gitte problemstillingen.

Vårt store utvalg av endekoblinger kan også brukes på M-Struts - og gir stor fleksibilitet ved montering.
