Konstantkraftfjærer i hus

Teknisk tegning - Konstantkraftfjærer i hus
Konstantkraftfjærer i hus kan bygges direkte inn i konstruksjonen.Denne typen konstantkraftfjær er fremstilt i rustfritt bånd (type 301), og fjæren vil ha en noenlunde konstant kraft over hele uttrekket. Ønsket fjærspenning økes eller reduseres ved å rotere justeringsenheten med eller mot urviseren.

Handle etter
Butikkalternativer
Min – Min. Justeringskraft (Kg)
Maks – Maks. Justeringskraft (Kg)

Items 1-10 of 18

Set Descending Direction
Vis priser - Legg i handlekurv Min – Min. Justeringskraft (Kg) Maks – Maks. Justeringskraft (Kg) E
Uttrekk (mm)
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
0,90 1,80 990,00 KF100 KF100
0,90 1,80 990,00 KF101 KF101
1,30 2,20 990,00 KF102 KF102
1,30 2,20 990,00 KF103 KF103
1,80 3,00 990,00 KF104 KF104
1,80 3,00 990,00 KF105 KF105
2,20 3,60 990,00 KF106 KF106
2,20 3,60 990,00 KF107 KF107
3,00 4,00 990,00 KF108 KF108
3,00 4,30 990,00 KF109 KF109
  1. KF100
    På lager: 11
    Min – Min. Justeringskraft (Kg) 0,90
    Maks – Maks. Justeringskraft (Kg) 1,80
    E - Uttrekk (mm) 990,00
  2. KF101
    På lager: 4
    Min – Min. Justeringskraft (Kg) 0,90
    Maks – Maks. Justeringskraft (Kg) 1,80
    E - Uttrekk (mm) 990,00
  3. KF102
    På lager: 10
    Min – Min. Justeringskraft (Kg) 1,30
    Maks – Maks. Justeringskraft (Kg) 2,20
    E - Uttrekk (mm) 990,00
  4. KF103
    På lager: 10
    Min – Min. Justeringskraft (Kg) 1,30
    Maks – Maks. Justeringskraft (Kg) 2,20
    E - Uttrekk (mm) 990,00
  5. KF104
    På lager: 13
    Min – Min. Justeringskraft (Kg) 1,80
    Maks – Maks. Justeringskraft (Kg) 3,00
    E - Uttrekk (mm) 990,00
  6. KF105
    På lager: 28
    Min – Min. Justeringskraft (Kg) 1,80
    Maks – Maks. Justeringskraft (Kg) 3,00
    E - Uttrekk (mm) 990,00
  7. KF106
    På lager: 9
    Min – Min. Justeringskraft (Kg) 2,20
    Maks – Maks. Justeringskraft (Kg) 3,60
    E - Uttrekk (mm) 990,00
  8. KF107
    På lager: 54
    Min – Min. Justeringskraft (Kg) 2,20
    Maks – Maks. Justeringskraft (Kg) 3,60
    E - Uttrekk (mm) 990,00
  9. KF108
    På lager: 17
    Min – Min. Justeringskraft (Kg) 3,00
    Maks – Maks. Justeringskraft (Kg) 4,00
    E - Uttrekk (mm) 990,00
  10. KF109
    På lager: 0
    Min – Min. Justeringskraft (Kg) 3,00
    Maks – Maks. Justeringskraft (Kg) 4,30
    E - Uttrekk (mm) 990,00
Page
per side
Materiale

Rustfritt bånd udtrekk med galvaniserert hus.

Karakteristik

SODEMANN INDUSTRIFJEDRE A/S tilbyr justerbare, kompakte, billige og svært anvendelige konstantkraftfjærer. Konstantkraftfjæren er innbygget i en galvanisert kasse med et rustfritt bånduttrekk.
Monteringsbeslag følger med. Kassens mål er 84 mm * 84 mm * 25 mm.

Hullet i midten måler 6,9 mm x 6,9 mm x 20 mm.

Vandring

Alle standardtyper har maks. uttrekk på 990 mm, men har kun konstant kraft over de første 609 mm.

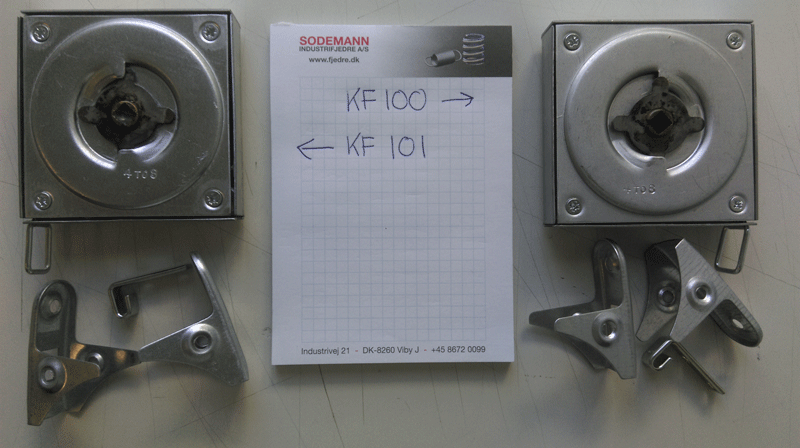

Viklingsretning

KF100 er høyreviklet.
KF101 er venstreviklet.
Constant force spring in house winding direction

Anvendelse og montering
constant force spring in house dimensions
  1. Man kan kun foreta justering når båndet er trukket ut til maks. vandring.
  2. Enheten er smurt og krever ikke ytterligere vedlikehold.
  3. Uttrekket skal alltid være rett – det må ikke være på en måte som medfører at båndet gnis f.eks. mot kassen.
  4. Båndet må ikke føres ukontrollert tilbake i kassen.
  5. Båndet må ikke males.
  6. Alle justeringene skal utføres med 1/4 rotasjon.

Ønsket fjærspenning økes eller reduseres ved å rotorer justeringsenheten med eller mot klokken.
