Gummibelg

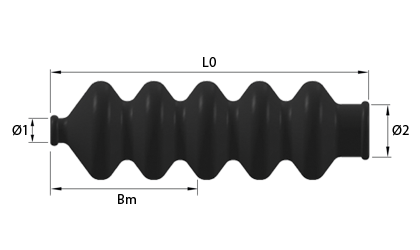

Teknisk tegning - Gummibelg

Bestill mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering i løpet av 2-4 dager. Dette gjelder for alle lagerførte gummibelger.

Se mengderabatter og priser ved å klikke på kurven ved siden av ønsket vare.

Med sorterings-glidebryterne nedenfor navigerer du raskt og enkelt.

Hva er en gummibelg?


En gummibelg kan monteres på gassfjærene våre og sørger for at stempelstangen er beskyttet mod urenheter og smuss. Denne beskyttelsen forlenger gassfjærens levetid. Den ene enden av gummibelgen spennes fast over sylinderen, og den andre enden festes på stempelstangen rett under gjengene. Gassfjæren kan fremdeles bevege seg uhindret, og slaglengden reduseres minimalt med den avstanden gummien er montert på stempelstangen. Gummibelgene tåler UV-lys, olje og kan brukes i alle slags miljøer.

Items 1-10 of 13

Set Descending Direction
Vis priser - Legg i handlekurv Ø1
Stempelstangsdiameter (mm)
Ø2
Sylinderdiameter (mm)
L0
Ubelastet lengde (mm)
Sn
Max vandring (mm)
Bm
Belastet lengde (mm)
Passer til slaglengde Materiale Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
6,00 15,00 160,00 100,00 69,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
NBR BEL-6-100 BEL-6-100
6,00 15,00 265,00 200,00 97,00 120mm
140mm
150mm
170mm
180mm
200mm
NBR BEL-6-200 BEL-6-200
6,00 15,00 80,00 40,00 40,00 20mm
40mm
NBR BEL-6-50 BEL-6-50
8,00 18,00 306,00 200,00 130,00 140mm
150mm
160mm
170mm
180mm
200mm
NBR BEL-8-180 BEL-8-180
8,00 18,00 375,00 250,00 150,00 220mm
250mm
NBR BEL-8-250 BEL-8-250
8,00 18,00 96,00 60,00 48,00 50mm
60mm
NBR BEL-8-60 BEL-8-60
8,00 18,00 180,00 120,00 76,00 75mm
80mm
90mm
95mm
100mm
120mm
NBR BEL-8-120 BEL-8-120
10,00 22,00 245,00 150,00 103,00 100mm
150mm
NBR BEL-10-150 BEL-10-150
10,00 22,00 365,00 250,00 140,00 200mm
250mm
NBR BEL-10-250 BEL-10-250
10,00 22,00 550,00 400,00 180,00 290mm
300mm
350mm
400mm
NBR BEL-10-400 BEL-10-400
  1. BEL-6-100
    På lager: 250
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L0 - Ubelastet lengde (mm) 160,00
    Sn - Max vandring (mm) 100,00
    Bm - Belastet lengde (mm) 69,00
    Passer til slaglengde 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    Materiale NBR
  2. BEL-6-200
    På lager: 314
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L0 - Ubelastet lengde (mm) 265,00
    Sn - Max vandring (mm) 200,00
    Bm - Belastet lengde (mm) 97,00
    Passer til slaglengde 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    Materiale NBR
  3. BEL-6-50
    På lager: 0
    Ø1 - Stempelstangsdiameter (mm) 6,00
    Ø2 - Sylinderdiameter (mm) 15,00
    L0 - Ubelastet lengde (mm) 80,00
    Sn - Max vandring (mm) 40,00
    Bm - Belastet lengde (mm) 40,00
    Passer til slaglengde 20mm
    40mm
    Materiale NBR
  4. BEL-8-180
    På lager: 357
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L0 - Ubelastet lengde (mm) 306,00
    Sn - Max vandring (mm) 200,00
    Bm - Belastet lengde (mm) 130,00
    Passer til slaglengde 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    Materiale NBR
  5. BEL-8-250
    På lager: 189
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L0 - Ubelastet lengde (mm) 375,00
    Sn - Max vandring (mm) 250,00
    Bm - Belastet lengde (mm) 150,00
    Passer til slaglengde 220mm
    250mm
    Materiale NBR
  6. BEL-8-60
    På lager: 347
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L0 - Ubelastet lengde (mm) 96,00
    Sn - Max vandring (mm) 60,00
    Bm - Belastet lengde (mm) 48,00
    Passer til slaglengde 50mm
    60mm
    Materiale NBR
  7. BEL-8-120
    På lager: 455
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 18,00
    L0 - Ubelastet lengde (mm) 180,00
    Sn - Max vandring (mm) 120,00
    Bm - Belastet lengde (mm) 76,00
    Passer til slaglengde 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    Materiale NBR
  8. BEL-10-150
    På lager: 452
    Ø1 - Stempelstangsdiameter (mm) 10,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L0 - Ubelastet lengde (mm) 245,00
    Sn - Max vandring (mm) 150,00
    Bm - Belastet lengde (mm) 103,00
    Passer til slaglengde 100mm
    150mm
    Materiale NBR
  9. BEL-10-250
    På lager: 261
    Ø1 - Stempelstangsdiameter (mm) 10,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L0 - Ubelastet lengde (mm) 365,00
    Sn - Max vandring (mm) 250,00
    Bm - Belastet lengde (mm) 140,00
    Passer til slaglengde 200mm
    250mm
    Materiale NBR
  10. BEL-10-400
    På lager: 317
    Ø1 - Stempelstangsdiameter (mm) 10,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L0 - Ubelastet lengde (mm) 550,00
    Sn - Max vandring (mm) 400,00
    Bm - Belastet lengde (mm) 180,00
    Passer til slaglengde 290mm
    300mm
    350mm
    400mm
    Materiale NBR
Page
per side
Materiale

Gummibelgene er fremstilt av NBR-gummi som tåler UV, salt og olje.

Teoretisk bruksstemperatur fra -20 gr. til +60 gr.

Toleranser

L0-målet (ubelastet lengde) er bare veiledende. På grunn av konstruksjonen kan gummibelgen trekkes ut og presses sammen og dermed endre lengde.

Variasjoner i Lo-lengden har ingen betydning for bruken av belgen.

Belgen bør ikke skrape/trykke mot andre emner, for da vil den slites i stykker.

Anvendelse, montering og sikkerhet

Når belgen monteres, bruker man lengden på den sammenpressede belgen. Denne lengden er oppgitt i vår tabell (Bm)

Belgen må settes på før endekoblingene monteres på stempelstangen.

Belgene er primært konstruert til gassfjærer med gjenger, men kan også monteres på gassfjærer med loddeøye.

Belgen må monteres på sylinderen X antall mm (Bm) fra sylinderenden, der stempelstangen kommer ut.

  1. Tegn en strek på sylinderen X antall mm (Bm) fra sylinderenden, der stempelstangen kommer ut.
  2. Belgen føres med den største diameteren ned over stempelstangen og over sylinderen bort til streken.
  3. Belgen festes på det siste gummistykket på sylinderen med stripsene som følger med.
  4. Belgen festes på stempelstangen på det siste gummistykket med stripsene som følger med, når enden av gummien er like under gjengene.
  5. Klipp av resten av stripsen.
