Strekkgasfjærer

Trekkgassfjærer med gjenger

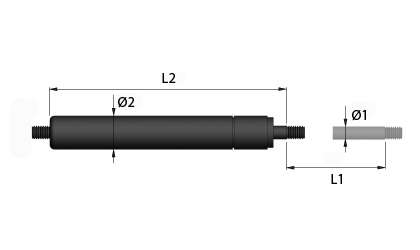

Teknisk tegning - Trekkgassfjærer med gjenger

Bestill mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering i løpet av 2-7 dager. Dette gjelder for alle lagerførte trekkgassfjærer.

Se mengderabatter og priser ved å klikke på kurven ved siden av ønsket vare.

Med sorterings-glidebryterne nedenfor navigerer du raskt og enkelt.

Hva er en trekkgassfjær?


Trekkgassfjærer virker motsatt av de tradisjonelle trykkgassfjærene. Stempelstangen er i ubelastet tilstand inne i sylinderen. Når stempelstangen er belastet og dermed trukket ut, vil kraften forsøke å trekke stempelstangen tilbake i sylinderen igjen.

Trekkgassfjærer i svartmalt stål


Sylinderen på trekkgassfjæren er malt svart. Stempelstangen er nitridbehandlet, noe som gir moderat rustbeskyttelse. Vi anbefaler likevel at disse trekkgassfjærene ikke brukes i fuktige miljøer.

Trekkgassfjærer i syrefast rustfritt stål med næringsmiddelgodkjent olje (FDA)


Våre rustfrie gassfjærer fås kun i toppkvalitet. Trekkgassfjærene kan benyttes i næringsmiddelindustrien, ettersom de tåler sterke rengjøringsmidler. Dessuten er det brukt næringsmiddelgodkjent olje (FDA) (Omnilube FGH 1046) i våre rustfrie trekkgassfjærer.

Vedlikehold av gassfjær


Stempelstangen skal ikke smøres og er vedlikeholdsfri. Hvis gassfjæren skal brukes i et urent miljø, kan man beskytte den med en gummibelg. Les mer

23-70024-description

Rustfritt 316

23-70021-description

Svartmalt stål

Handle etter
Butikkalternativer
Ø1 - Stempelstangsdiameter (mm)
Ø2 - Sylinderdiameter (mm)
L1 - Slaglengde (mm) (+/- 2 mm)
F - Kraft (N)
L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm)

Items 1-10 of 341

Set Descending Direction
Vis priser - Legg i handlekurv Materiale Ø1
Stempelstangsdiameter (mm)
Ø2
Sylinderdiameter (mm)
L1
Slaglengde (mm) (+/- 2 mm)
F
Kraft (N)
L2
Ubelastet lengde mellom gjengene (mm) (+/- 3 mm)
G
Gjenge (M)
K
Kraft kvotient
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Rustfritt 316 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-316 TGF-8-20-100-316
Svartmalt stål 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-T TGF-8-20-100-T
Rustfritt 316 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-316 TGF-8-20-150-316
Svartmalt stål 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-T TGF-8-20-150-T
Rustfritt 316 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-316 TGF-8-20-200-316
Svartmalt stål 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-T TGF-8-20-200-T
Svartmalt stål 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250 TGF-8-20-250
Rustfritt 316 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250-316 TGF-8-20-250-316
Svartmalt stål 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250-T TGF-8-20-250-T
Rustfritt 316 8,00 22,00 20,00 300,00 100,00 6,00 1,30 TGF-8-20-300-316 TGF-8-20-300-316
  1. TGF-8-20-100-316
    På lager: 18
    Materiale Rustfritt 316
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 100,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  2. TGF-8-20-100-T
    På lager: 175
    Materiale Svartmalt stål
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 100,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  3. TGF-8-20-150-316
    På lager: 20
    Materiale Rustfritt 316
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 150,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  4. TGF-8-20-150-T
    På lager: 178
    Materiale Svartmalt stål
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 150,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  5. TGF-8-20-200-316
    På lager: 20
    Materiale Rustfritt 316
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 200,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  6. TGF-8-20-200-T
    På lager: 175
    Materiale Svartmalt stål
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 200,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  7. TGF-8-20-250
    På lager: 2
    Materiale Svartmalt stål
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 250,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  8. TGF-8-20-250-316
    På lager: 20
    Materiale Rustfritt 316
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 250,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  9. TGF-8-20-250-T
    På lager: 177
    Materiale Svartmalt stål
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 250,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
  10. TGF-8-20-300-316
    På lager: 21
    Materiale Rustfritt 316
    Ø1 - Stempelstangsdiameter (mm) 8,00
    Ø2 - Sylinderdiameter (mm) 22,00
    L1 - Slaglengde (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 300,00
    L2 - Ubelastet lengde mellom gjengene (mm) (+/- 3 mm) 100,00
    G - Gjenge (M) 6,00
    K - Kraft kvotient 1,30
Page
per side
Materiale
Trekkgassfjærer i svartmalt stål


Sylinder: Sveiset kaldformet rør EN 10305-3 ST37 / S14

Stempelstang: C35R . Sylinderen er malt med en halvblank, svart maling, og stempelstangen har fått en plasmanitrittbehandling som gjør overflaten svært slitesterk og gir moderat rustbeskyttelse. Behandlingen kan likevel ikke erstatte en dedikert rustfri gassfjær.

Olje: Oljen er en vanlig smøreolje, men den er ikke godkjent til næringsmiddelbruk.

Gass: Nitrogen N2 Std.
Atmosfærisk luft inneholder 78,09 % nitrogen, og er grunnlaget for produksjon av nitrogen, som fremstilles ved destillasjon av flytende luft.
Nitrogen er luktfritt, fargeløst, ugiftig, ubrennbart.

Trekkgassfjærer i rustfritt stål


Sylinder & stempelstang: Rustfrie gassfjærer er fremstilt i rustfritt AISI 316-materiale

Olje: Oljen er godkjent for matbruk. (Omnilube FGH 1046)

Gass: Nitrogen N2 Std.
Atmosfærisk luft inneholder 78,09 % nitrogen, og er grunnlaget for produksjon av nitrogen, som fremstilles ved destillasjon av flytende luft.
Nitrogen er luktfritt, fargeløst, ugiftig, ubrennbart.

Toleranser

Total lengde (L2): +/- 3 mm

Slaglengde (L1): +/- 2 mm

Maksimal kraft (Fn): +/- 10 %

Sikkerhet

Gassfjærer inneholder nitrogengass under høyt trykk. Denne gassen er ikke brannfarlig eller eksplosiv, og er ikke giftig å puste inn. Gassfjæren må ikke under noen omstendigheter demonteres eller etterfylles - på grunn av det høye trykket, er dette en svært risikabel prosess! Gassfjærer må aldri brennes, punkteres, klemmes eller bulkes, og det må heller aldri sveises på sylinderens overflate. Stempelstenger må ikke ripes, males eller bøyes.

Gassfjærer må aldri brukes som en sikkerhetsanordning. Dersom skader på en gassfjær kan forårsake personskade, skal dette tas høyde for med en sikkerhetsanordning. Som et alternativt kan man bruke en sikkerhetsgassfjær. Ring for mer informasjon. Hvis den konstruksjonen som gassfjærer holder, kan føre til skade på personer dersom en gassfjær mister gass, må det monteres en ekstra sikring, slik at man unngå personskader. I enkelte konstruksjoner kan sikkerhetsrør til gassfjærer brukes. På den måten sikres konstruksjonen ved et plutselig trykkfall i gassfjæren.

Vedlikehold

Ikke smør stempelstangen, for utvalget av gassfjærer er vedlikeholdsfritt.

Temperaturpåvirkning av kraft

Gassfjærer blir påfylt ved 20° C, og startkraften er derfor målt ved 20° C.

Kraften endrer seg med ca. 3-3,5% per 10° C. Jo kaldere det er, jo svakere blir gassfjæren. Gassfjærene våre fungerer best i temperaturer mellom -30°C og +80°C. Bruk av fjærene i temperaturer nær disse grensene vil gi en endret kraft, og maksimal bruk kan ikke anbefales.

Montering og bruk

Trekkgassfjærene inneholder som smøremiddel et spesielt fett i stedet for olje. Denne formen for smøring sikrer at pakninger m.m. forblir smurte ved oppbevaring og montering i vilkårlig vinkel. Trekkgassfjærer er uten demping. Det anbefales likevel at trekkfjærene blir montert med stempelstangen vendt oppover.

Levetid

Gassfjærer er utviklet for å utføre maksimalt 5 slag i minuttet ved 20° C. Dersom dette overskrides, vil det medføre en varmeutvikling i gassfjæren som kan resultere i at pakningene lekker.

Gassfjærer vil miste trykket litt over tid, sammenlignet med det opprinnelige trykket på det tidspunktet de ble montert. Det kan forventes et trykktap på opptil 10 %.

Bruk alltid kortest mulig vandring, og velg størst mulig diameter på sylinderen. Dette øker holdbarheten. Lange og tynne gassfjærer tåler betraktelig mindre enn korte og tykke gassfjærer.

Datablad og 3d-cad

Hvis du ønsker datablad i pdf eller 3d-cad-tegning av fjær i .step-, .iges- eller .sat-format, kan de hentes gratis ved å trykke på 3d-cad-symbolet ved siden av varenummeret i tabellen.
