Bølgede fjærskiver

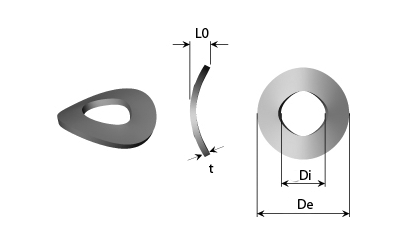

Teknisk tegning - Bølgede fjærskiver
Bølgede fjærskiver er utformet med 2 bølger. Bølgede fjærskiver brukes når aksialklaring skal utlignes. Dette kan være utligning av mindre klaringer ved kulelagre, flenser, skiver osv.

Handle etter
Butikkalternativer
De - Utvendig diameter (mm)
Di - Innvendig diameter (mm)
h max - Maksimum høyde (mm)
h min - Minimum høyde (mm)
s - Tykkelse (mm)

Items 1-10 of 17

Set Descending Direction
Vis priser - Legg i handlekurv Materiale De
Utvendig diameter (mm)
Di
Innvendig diameter (mm)
h max
Maksimum høyde (mm)
h min
Minimum høyde (mm)
s
Tykkelse (mm)
Lagernummer Tilgjengelighet Teknisk tegning Les mer 3D CAD
Fjærstål 8,00 3,20 1,60 0,80 0,50 63000 63000
Fjærstål 8,00 3,70 1,80 0,90 0,50 63010 63010
Fjærstål 9,00 4,30 2,00 1,00 0,50 63020 63020
Fjærstål 11,00 5,30 2,20 1,10 0,50 63030 63030
Fjærstål 12,00 6,40 2,60 1,30 0,50 63040 63040
Fjærstål 14,00 7,40 3,00 1,50 0,80 63050 63050
Fjærstål 15,00 8,40 3,00 1,50 0,80 63060 63060
Fjærstål 17,00 8,40 3,40 1,70 0,80 63070 63070
Fjærstål 18,00 10,50 4,20 2,10 1,00 63080 63080
Fjærstål 21,00 10,50 4,20 2,10 1,00 63090 63090
  1. 63000
    På lager: 2 000
    Materiale Fjærstål
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,20
    h max - Maksimum høyde (mm) 1,60
    h min - Minimum høyde (mm) 0,80
    s - Tykkelse (mm) 0,50
  2. 63010
    På lager: 935
    Materiale Fjærstål
    De - Utvendig diameter (mm) 8,00
    Di - Innvendig diameter (mm) 3,70
    h max - Maksimum høyde (mm) 1,80
    h min - Minimum høyde (mm) 0,90
    s - Tykkelse (mm) 0,50
  3. 63020
    På lager: 1 232
    Materiale Fjærstål
    De - Utvendig diameter (mm) 9,00
    Di - Innvendig diameter (mm) 4,30
    h max - Maksimum høyde (mm) 2,00
    h min - Minimum høyde (mm) 1,00
    s - Tykkelse (mm) 0,50
  4. 63030
    På lager: 362
    Materiale Fjærstål
    De - Utvendig diameter (mm) 11,00
    Di - Innvendig diameter (mm) 5,30
    h max - Maksimum høyde (mm) 2,20
    h min - Minimum høyde (mm) 1,10
    s - Tykkelse (mm) 0,50
  5. 63040
    På lager: 758
    Materiale Fjærstål
    De - Utvendig diameter (mm) 12,00
    Di - Innvendig diameter (mm) 6,40
    h max - Maksimum høyde (mm) 2,60
    h min - Minimum høyde (mm) 1,30
    s - Tykkelse (mm) 0,50
  6. 63050
    På lager: 5 633
    Materiale Fjærstål
    De - Utvendig diameter (mm) 14,00
    Di - Innvendig diameter (mm) 7,40
    h max - Maksimum høyde (mm) 3,00
    h min - Minimum høyde (mm) 1,50
    s - Tykkelse (mm) 0,80
  7. 63060
    På lager: 1 061
    Materiale Fjærstål
    De - Utvendig diameter (mm) 15,00
    Di - Innvendig diameter (mm) 8,40
    h max - Maksimum høyde (mm) 3,00
    h min - Minimum høyde (mm) 1,50
    s - Tykkelse (mm) 0,80
  8. 63070
    På lager: 250
    Materiale Fjærstål
    De - Utvendig diameter (mm) 17,00
    Di - Innvendig diameter (mm) 8,40
    h max - Maksimum høyde (mm) 3,40
    h min - Minimum høyde (mm) 1,70
    s - Tykkelse (mm) 0,80
  9. 63080
    På lager: 238
    Materiale Fjærstål
    De - Utvendig diameter (mm) 18,00
    Di - Innvendig diameter (mm) 10,50
    h max - Maksimum høyde (mm) 4,20
    h min - Minimum høyde (mm) 2,10
    s - Tykkelse (mm) 1,00
  10. 63090
    På lager: 419
    Materiale Fjærstål
    De - Utvendig diameter (mm) 21,00
    Di - Innvendig diameter (mm) 10,50
    h max - Maksimum høyde (mm) 4,20
    h min - Minimum høyde (mm) 2,10
    s - Tykkelse (mm) 1,00
Page
per side
Material

DIN 17222 - C 75 - WERKSTOFF NO. 1.0605

Surface

Galvanised 9-12 my.
