Båtfjærer av Rustfritt Fjærstål

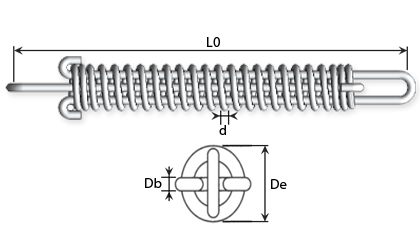

Teknisk tegning - Båtfjærer

Fortøyningsfjærer for hurtig levering !
Alle fortøyningsfjærer er lagervare og kan leveres fra dag til dag. Kjøp fortøyningsfjæren din i nettbutikken nå! !

En fortøyningsfjær består av en trykkfjær og to bøyler. Med en bøyle i hver ende blir trykkfjæren til en trekkfjær. Bøylene er mye sterkere enn regulære øyne på trekkfjærer.


Handle etter
Butikkalternativer
d - Tråd (mm)
De - Utvendig diameter (mm)
L0 - Ubelastet lengde (mm)
Ln - Max belastet lengde (mm)
Sn - Max vandring (mm)
Fn - Max belastning ved Ln (N)
R - Fjærkonstant (N/mm)
db - Tråd øyer (mm)

Items 1-10 of 20

Page
per side
Set Descending Direction
d
Tråd (mm)
De
Utvendig diameter (mm)
L0
Ubelastet lengde (mm)
Ln
Max belastet lengde (mm)
Sn
Max vandring (mm)
Fn
Max belastning ved Ln (N)
R
Fjærkonstant (N/mm)
db
Tråd øyer (mm)
Lagernummer Teknisk tegning Sammenlign Les mer 3D CAD Tilgjengelighet Vis priser - Legg i handlekurv
1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980 -
1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982 -
1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985 -
2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987 -
2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988 -
2,50 27,50 275,00 395,90 121,00 217,00 1,41 3,00 BF-10991 BF-10991 -
3,00 33,00 250,00 354,00 104,00 218,00 2,10 3,00 BF-10990 BF-10990 -
3,60 40,00 350,00 520,00 170,00 335,00 1,90 3,60 BF-10993 BF-10993 -
4,00 54,00 375,00 635,00 260,00 373,00 1,43 4,00 BF-10994 BF-10994 -
5,50 60,00 425,00 648,00 223,00 713,00 3,19 5,00 BF-10996 BF-10996 -
  1. BF-10980
    På lager: 9
    d - Tråd (mm) 1,00
    De - Utvendig diameter (mm) 7,30
    L0 - Ubelastet lengde (mm) 40,00
    Ln - Max belastet lengde (mm) 49,60
    Sn - Max vandring (mm) 9,60
    Fn - Max belastning ved Ln (N) 39,60
    R - Fjærkonstant (N/mm) 4,11
    db - Tråd øyer (mm) 1,00
  2. BF-10982
    På lager: 19
    d - Tråd (mm) 1,00
    De - Utvendig diameter (mm) 7,30
    L0 - Ubelastet lengde (mm) 60,00
    Ln - Max belastet lengde (mm) 75,40
    Sn - Max vandring (mm) 15,40
    Fn - Max belastning ved Ln (N) 23,90
    R - Fjærkonstant (N/mm) 1,55
    db - Tråd øyer (mm) 1,00
  3. BF-10985
    På lager: 15
    d - Tråd (mm) 1,60
    De - Utvendig diameter (mm) 14,10
    L0 - Ubelastet lengde (mm) 125,00
    Ln - Max belastet lengde (mm) 201,00
    Sn - Max vandring (mm) 76,00
    Fn - Max belastning ved Ln (N) 121,00
    R - Fjærkonstant (N/mm) 1,58
    db - Tråd øyer (mm) 1,60
  4. BF-10987
    På lager: 7
    d - Tråd (mm) 2,00
    De - Utvendig diameter (mm) 22,00
    L0 - Ubelastet lengde (mm) 175,00
    Ln - Max belastet lengde (mm) 275,00
    Sn - Max vandring (mm) 100,00
    Fn - Max belastning ved Ln (N) 140,00
    R - Fjærkonstant (N/mm) 1,40
    db - Tråd øyer (mm) 2,00
  5. BF-10988
    På lager: 3
    d - Tråd (mm) 2,00
    De - Utvendig diameter (mm) 22,00
    L0 - Ubelastet lengde (mm) 200,00
    Ln - Max belastet lengde (mm) 306,00
    Sn - Max vandring (mm) 106,00
    Fn - Max belastning ved Ln (N) 119,00
    R - Fjærkonstant (N/mm) 1,12
    db - Tråd øyer (mm) 2,00
  6. BF-10991
    På lager: 3
    d - Tråd (mm) 2,50
    De - Utvendig diameter (mm) 27,50
    L0 - Ubelastet lengde (mm) 275,00
    Ln - Max belastet lengde (mm) 395,90
    Sn - Max vandring (mm) 121,00
    Fn - Max belastning ved Ln (N) 217,00
    R - Fjærkonstant (N/mm) 1,41
    db - Tråd øyer (mm) 3,00
  7. BF-10990
    På lager: 37
    d - Tråd (mm) 3,00
    De - Utvendig diameter (mm) 33,00
    L0 - Ubelastet lengde (mm) 250,00
    Ln - Max belastet lengde (mm) 354,00
    Sn - Max vandring (mm) 104,00
    Fn - Max belastning ved Ln (N) 218,00
    R - Fjærkonstant (N/mm) 2,10
    db - Tråd øyer (mm) 3,00
  8. BF-10993
    På lager: 4
    d - Tråd (mm) 3,60
    De - Utvendig diameter (mm) 40,00
    L0 - Ubelastet lengde (mm) 350,00
    Ln - Max belastet lengde (mm) 520,00
    Sn - Max vandring (mm) 170,00
    Fn - Max belastning ved Ln (N) 335,00
    R - Fjærkonstant (N/mm) 1,90
    db - Tråd øyer (mm) 3,60
  9. BF-10994
    På lager: 6
    d - Tråd (mm) 4,00
    De - Utvendig diameter (mm) 54,00
    L0 - Ubelastet lengde (mm) 375,00
    Ln - Max belastet lengde (mm) 635,00
    Sn - Max vandring (mm) 260,00
    Fn - Max belastning ved Ln (N) 373,00
    R - Fjærkonstant (N/mm) 1,43
    db - Tråd øyer (mm) 4,00
  10. BF-10996
    På lager: 8
    d - Tråd (mm) 5,50
    De - Utvendig diameter (mm) 60,00
    L0 - Ubelastet lengde (mm) 425,00
    Ln - Max belastet lengde (mm) 648,00
    Sn - Max vandring (mm) 223,00
    Fn - Max belastning ved Ln (N) 713,00
    R - Fjærkonstant (N/mm) 3,19
    db - Tråd øyer (mm) 5,00

Items 1-10 of 20

Page
per side
Set Descending Direction
Materiale

Rustfritt:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbeidstemperaturer mellem -200 ºC og +250 ºC

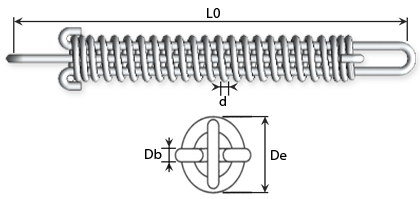

Terminologi
Technical information - draw bar springs
d
=
Tråd i mm (fjeder)
db
=
Tråd i mm (bøjle)
De
=
Udvendig diameter fjeder
Bi
=
Indvendig diameter bøjle
Lh
=
Bøjle højde indvendig
R
=
Fjederkonstant N/mm
L0
=
Ubelastet total længde målt indv. i bøjler
Ln
=
Max belastet længde
sn
=
Max vandring
Fn
=
Max kraft
